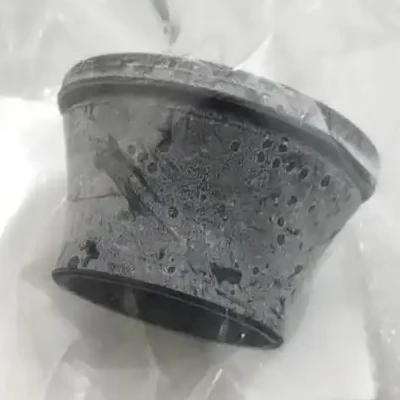

Wrth brosesu a chynhyrchu cynhyrchion PVC, mae rhai cwsmeriaid yn codi rhai cwestiynau o bryd i'w gilydd: pam mae wyneb y cynhyrchion PVC rwy'n eu cynhyrchu dŵr diferu? Pam, er fy mod i wedi defnyddio dadleithyddion yn y deunyddiau crai, mae yna "ddŵr yn llifo allan" o hyd ar wyneb fy nghynnyrch? During the processing or use of PVC resin and recycled materials (recycled materials), a "dripping" phenomenon may occur on the surface of the products. This phenomenon is also known as the precipitation phenomenon, condensation phenomenon or the wetting phenomenon of the product surface. Below, we will analyze the possible causes that may lead to these situations!
· Problemau gyda'r resin PVC ei hun
Sylweddau pwysau isel-moleciwlaidd isel
Bydd monomerau heb ymateb (VCM), oligomers neu blastigyddion sy'n aros yn y broses gynhyrchu o resin PVC yn mudo i wyneb y cynnyrch yn ystod prosesu tymheredd uchel neu ddefnydd tymor hir, gan ffurfio gwaddodion olewog (tebyg i ddefnynnau dŵr) {{{2}
Sut i'w ddatrys:Dewiswch resin PVC purdeb uchel (fel resin crog, gyda VCM gweddilliol <1ppm)
Sefydlogrwydd thermol ②insufficient
Mae PVC yn dueddol o ddadelfennu wrth brosesu, gan gynhyrchu nwy HCl . Os ychwanegir sefydlogwyr gwres annigonol (megis sefydlogwyr halen plwm cyffredin neu sefydlogwyr calsiwm-sinc), gall y cynhyrchion dadelfennu gyfuno'n hawdd â dŵr i ffurfio defnynnau asidig {.
Sut i'w ddatrys:Cynyddu dos y sefydlogwr gwres yn briodol neu gyfansawdd sefydlogwr mwy effeithlon .
· Diffygion cynhenid deunyddiau wedi'u hailgylchu
Cynhyrchion a chynhyrchion diraddio
Mae'r deunyddiau wedi'u hailgylchu yn cynnwys ychwanegion gwastraff (fel plastigyddion oed), llenwyr (calsiwm carbonad), neu halogion (staeniau olew, llwch, ac ati .), sy'n dueddol o drwytholchi yn ystod prosesu eilaidd .
Sut i'w ddatrys:Glanhewch y deunyddiau wedi'u hailgylchu'n llwyr ac ychwanegwch adsorbents (fel carbon wedi'i actifadu) i gael gwared ar amhureddau .
② Torri cadwyn foleciwlaidd
Mae prosesu lluosog yn arwain at ddiraddio cadwyni moleciwlaidd PVC, gan gynhyrchu mwy o sylweddau pwysau isel moleciwlaidd a chyflymu'r gyfradd ymfudo .
Sut i'w ddatrys:Cyfyngwch gyfran y deunyddiau wedi'u hailgylchu a ychwanegwyd ac ychwanegwch asiantau caffael (fel CPE) ar yr un pryd .
· Fformiwla a Ffactorau Proses
Plastigydd neu ymfudo ar y gweill
Mae plastigyddion ffthalad (fel DOP) yn dueddol o gael ei exudation, yn enwedig mewn amgylcheddau tymheredd uchel a hiwmidedd uchel, lle mae'r wyneb yn dangos ffenomen "chwysu" .
Sut i'w ddatrys:Newid i blastigyddion pwysau uchel moleciwlaidd neu blastigyddion sy'n seiliedig ar polyester .
Anghydbwysedd Llubricant
Bydd ireidiau allanol gormodol (fel cwyr AG) yn gwaddodi, gan ffurfio powdr gwyn neu ddefnynnau olew .
Sut i'w ddatrys:Optimeiddiwch y system iro (cymhareb iriad mewnol ac allanol), megis cyfansawdd cwyr polyethylen ocsidiedig (cwyr ope) .
③ Mae'r tymheredd prosesu yn rhy uchel
Pan fydd y tymheredd yn fwy na 190 gradd, mae dadelfennu PVC yn dwysáu, ac mae'r sylweddau cyfnewidiol yn cyddwyso ac yn glynu wrth yr arwyneb .
Sut i'w ddatrys:Rheoli'r tymheredd mowldio allwthio/pigiad (gradd 160-180), a defnyddio asiantau ewynnog tymheredd isel (fel asiantau ewynnog NC) .
· Ffactorau amgylcheddol
① Dylanwad lleithder
Mae cynhyrchion PVC yn amsugno lleithder mewn amgylchedd llaith, a gall ychwanegion (fel CACO3) ddiferu dŵr ar ôl amsugno lleithder .
Sut i'w ddatrys:Ychwanegwch driniaeth cotio desiccant neu arwyneb .
Cyddwysiad gwahaniaeth tymheredd
Pan fydd cynhyrchion yn agored i amgylcheddau oer a poeth bob yn ail (megis pecynnu oergell), mae'r dŵr cyddwysiad ar yr wyneb yn cael ei ystyried ar gam fel ffenomen "diferu" .
Sut i'w ddatrys:Gwella athreiddedd aer y pecynnu neu defnyddiwch fformiwla gwrth-condensation .
Trwy archwilio resin PVC yn systematig, deunyddiau wedi'u hailgylchu, fformwlâu a ffactorau amgylcheddol, gellir lleihau ffenomen "diferu" cynhyrchion PVC yn effeithiol .
